气流筛分机
  • 产品名称:WQS卧式气流筛分机
  • 产品系列:WQS30-100
  • 产品类别:气流筛分机
  • 产品简介:气流筛分机也叫卧式气流筛,气旋筛,气流筛分机属于精细筛分机。主要应用于微细粉末、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料,有显著效果。

►关于WQS30-100气流筛分机

     WQS气旋筛为30-100型,30指气旋筛网笼的直径,100指网笼长度,WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出。

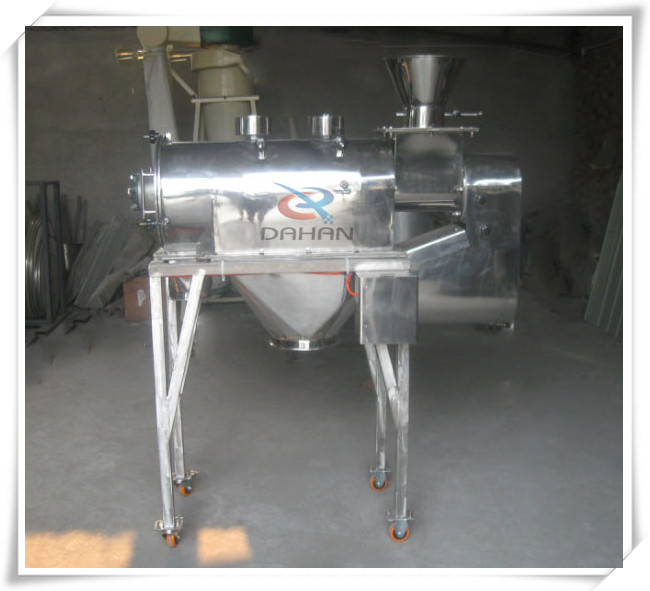

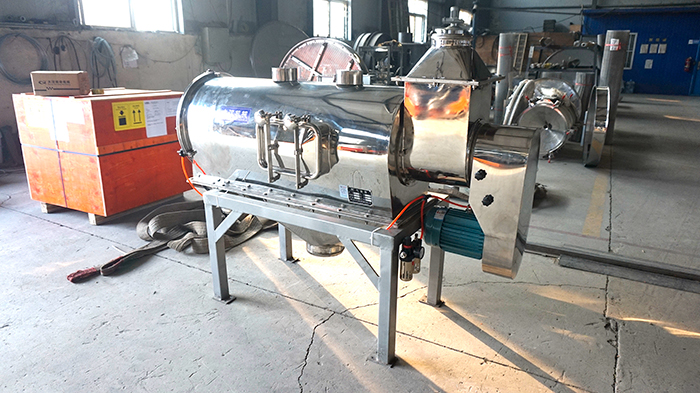

 WQS气流筛分机

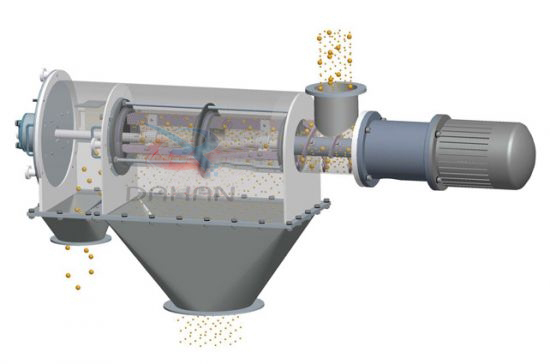

►卧式气流筛工作原理图

               卧式气流筛分机原理图

►WQS气旋筛的显著功效
     特别适用筛选精细粉末、密度小(比重轻)、轻微湿度、易附粘性粉或有精电反应的物料,用纤维网筛选可避免产生静电反应现象,能彻底解决普通旋振筛和直线振动筛不能筛选的生产工艺难度。

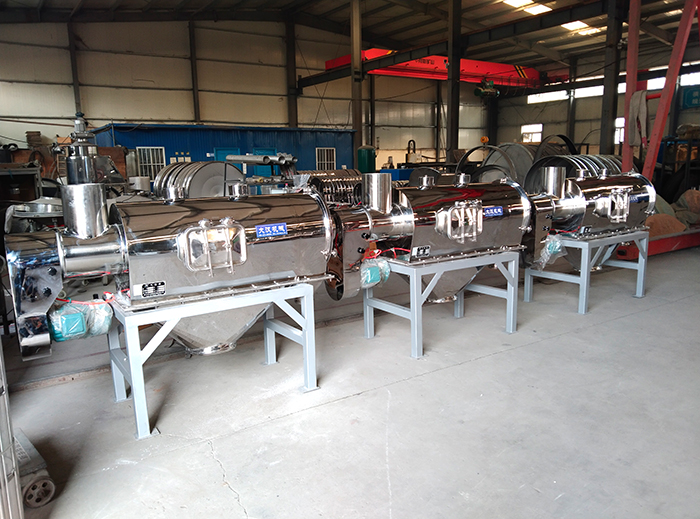

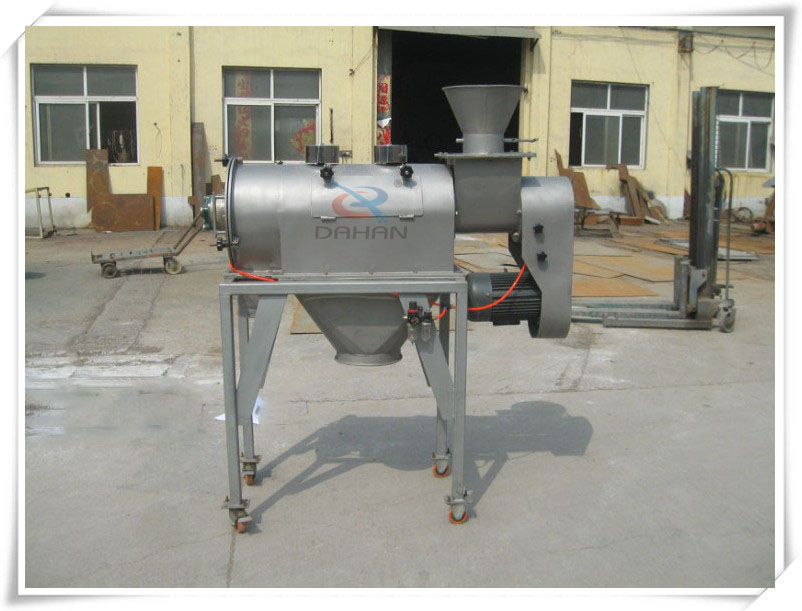

气流筛分机厂家

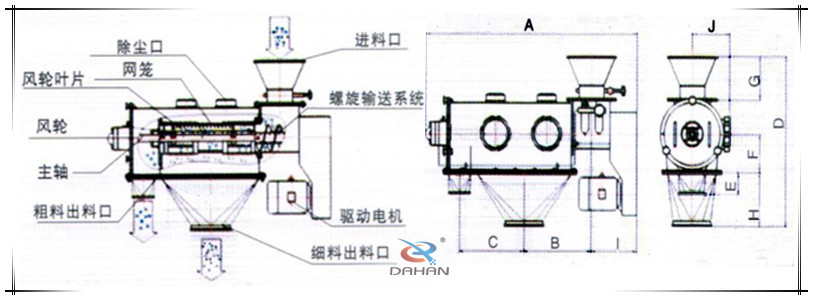

►卧式气流筛分机的结构图和外形参数



气流筛分机结构图

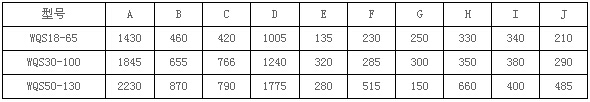

气流筛分机的外形尺寸


►WQS卧式气流筛的性能特点
1.任何粒、粉皆可适用。占地面积小,平稳无振动、运行无噪音、密闭性能好,不污染环境。
2.可单机或多机配套、立体多层安装使用,移动灵活方便,连续运行安全可靠。
3.筛分精度高,适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。
4.筛网使用寿命长久,内部结构新颖先进,网架设计独特耐用。换网容易,操作简单。纤维筛网管或不锈钢筛网管使用环形卡箍、长条形卡箍固定。
5.具有自由抖网,自动清洁,有破碎块状物料的功能,筛分效率高。

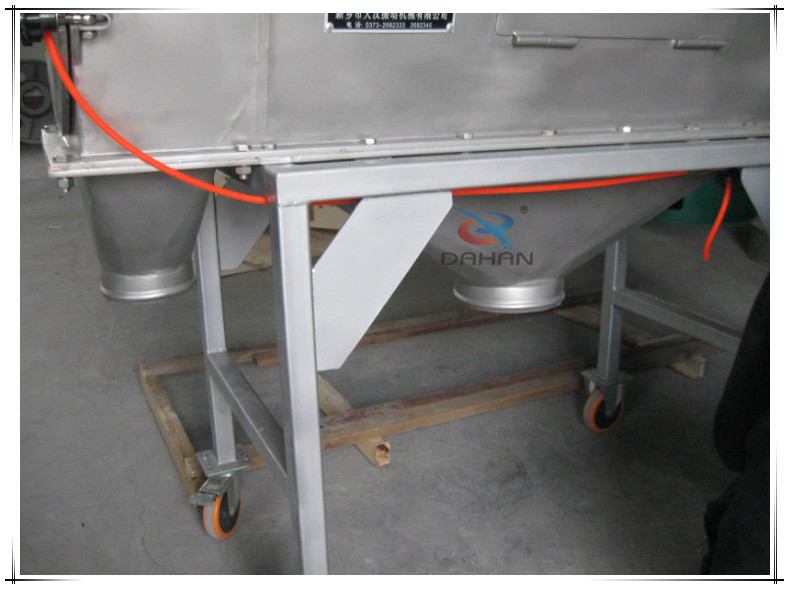

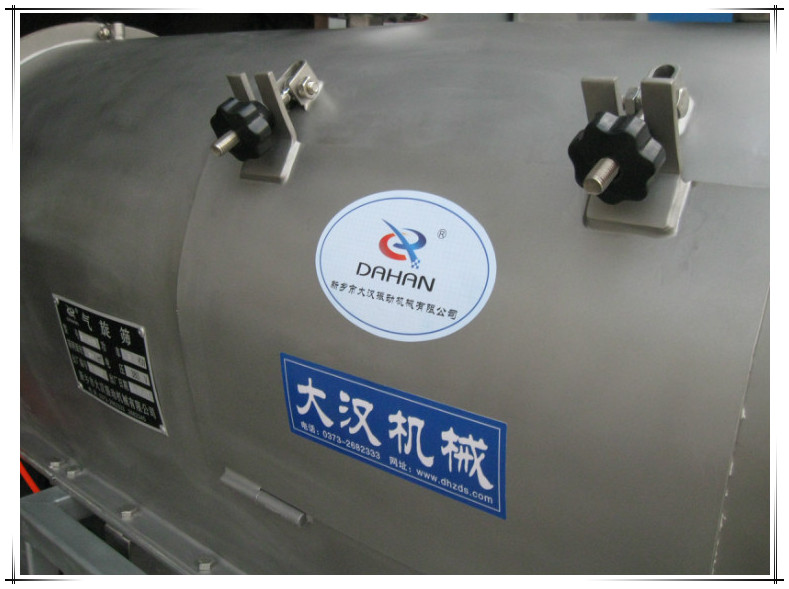

卧式气流筛分机箱体

气旋筛出料口

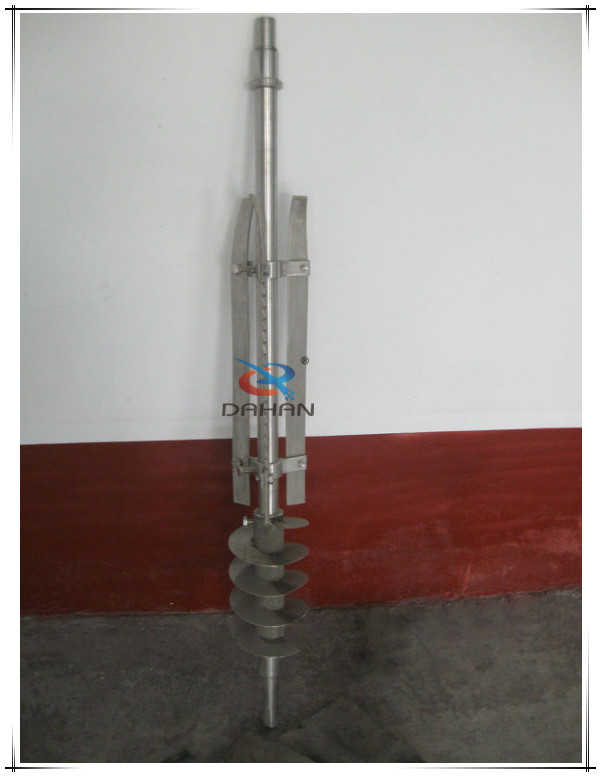

卧式气流筛配件



►卧式气流筛安装操作调试
1.设备长途运输后要将所有紧固螺栓检查一遍并紧固,当筛机吊装搬移固定位置后,应注意筛机整体处于水平位置。否则,会影响筛机的正常运转。
2.对设备基础无特殊要求,一般放置水泥地面直接使用即可。
3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。
4.与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接,也可与管道直接相联。
5.开动筛机前应检查端盖、观察孔、各联接部位有无松动,各联接口是否密封良好。
6.注意观察筛选机转子(流化条)和带动筛网架转动(FSQWZ)的减速机是否按机身箭头所标示的规定方向转动,确保无误才能运行。

Tags:WQS气流筛分机,卧式气流筛,气旋筛
