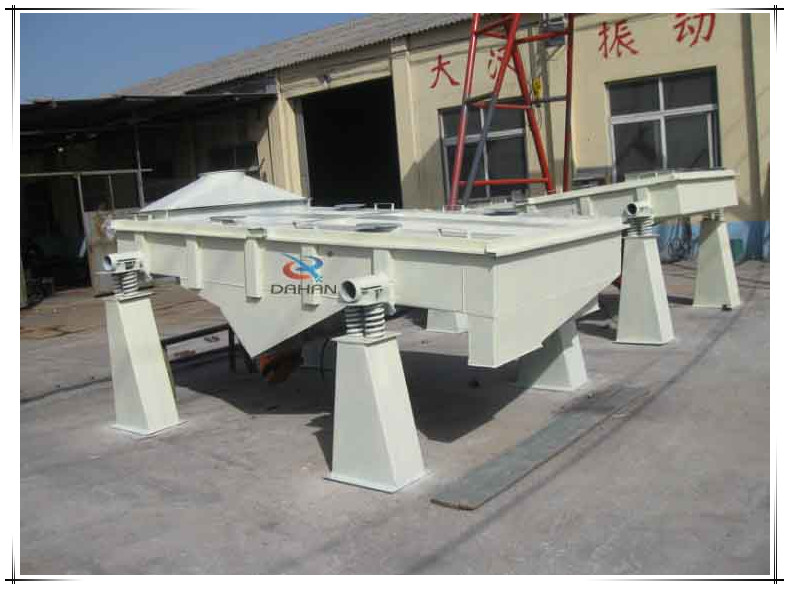

颗粒分级长方形振动筛

简介:本品为1000mm(宽)x3000mm(长)一层两个出料口的长方形振动筛,整机采用Q235碳钢材质。

电话:0373-2682 333

产品报价

颗粒分级长方形振动筛

►DZSF系列长方形振动筛

    DZSF型长方形直线振动筛是1030型直线振动筛(宽)1000mm×(长)3000mm,处理产量0.1-20t/h,电机功率2×0.75kw。按材质分为碳钢材质和304不锈钢材质;按层数分为1030单层直线振动筛,1030两层直线振动筛,1030三层直线振动筛,1030四层直线振动筛,1030五层直线振动筛。大汉直线振动筛厂家可为客户量身定做特殊要求的直线振动筛。

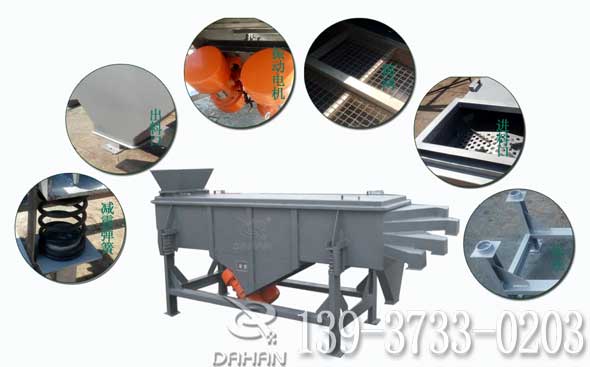

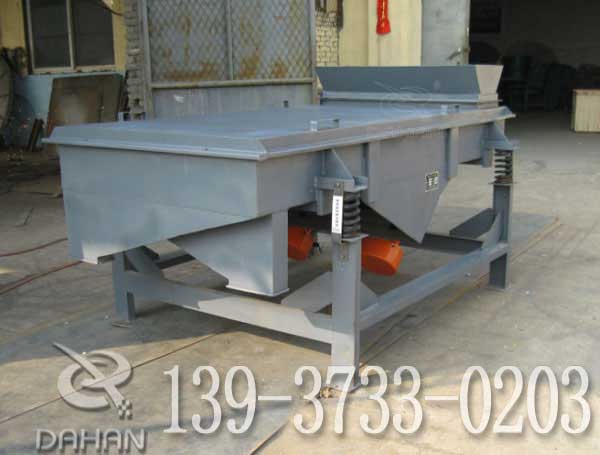

长方形直线振动筛

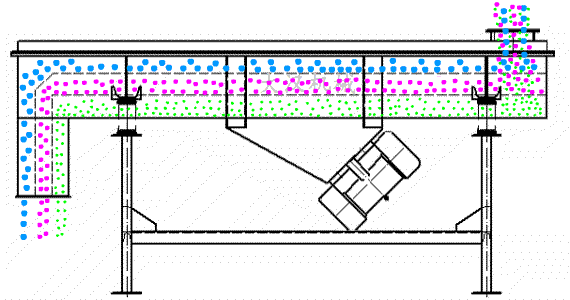

►DZSF系列长方形振动筛工作原理



     DZSF系列长方形振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

长方形直线振动筛工作原理

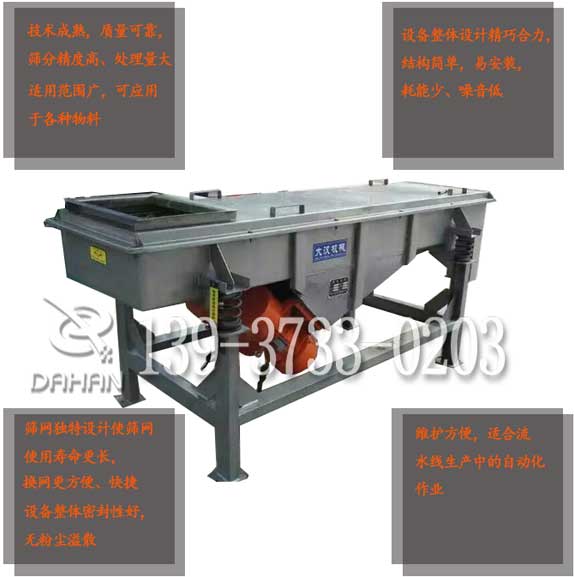

颗粒分级方形振动筛的特点

1、技术成熟,质量可靠,筛分精度高、处理量大;
2、适用范围广,可应用于各种物料;
3、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低;
4、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;
5、设备整体密封性好,无粉尘溢散;
6、维护方便,适合流水线生产中的自动化作业。

颗粒直线振动筛特点

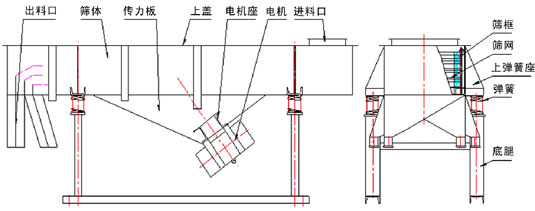

颗粒直线振动筛的结构草图



颗粒直线振动筛的结构草图





 型号   筛面尺寸(mm)  网孔尺寸(目)   处理量(t/h)    振次  电机功率(kw)  外形尺寸(长*宽*高)mm
DZSF-1030    1000*3000     2-200目      0.1-20   960     2*0.75     3152*1340*1120





长方形直线振动筛结构图

颗粒分级方形振动筛的安装与调试

该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
新筛机安装好以后,应按以下要求检查:
1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。
3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。
5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。
6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
