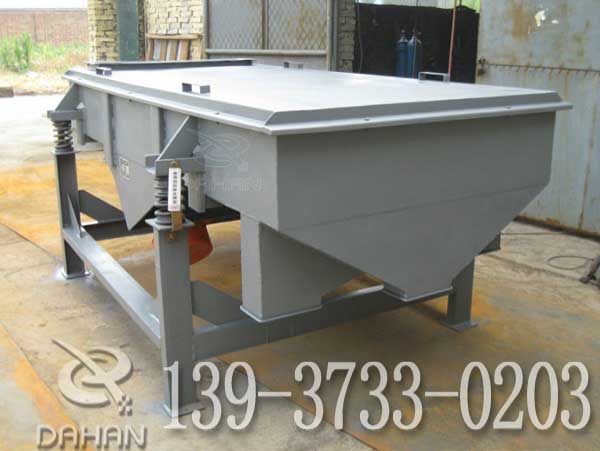

►化工直线振动筛产品概述

   化工直线振动筛DZSF1030型直线振动筛（宽）1000mm×（长）3000mm，处理产量0.1-20t/h，电机功率2×0.75kw。按材质分为碳钢材质和304不锈钢材质；

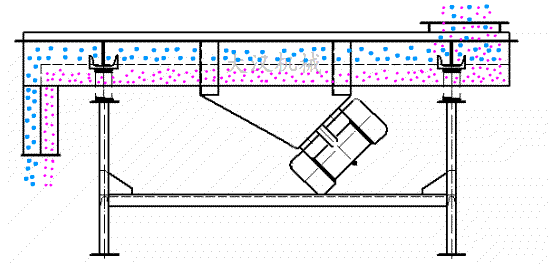

►化工直线振动筛的工作原理


    DZSF系列化工直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。



►化工行业直线筛的特点

1、全不锈钢材质，符合卫生标准，技术成熟，质量可靠，筛分精度高、处理量大；
2、适用范围广，可应用于各种物料；
3、设备整体设计精巧合力，结构简单，易安装，耗能少、噪音低；
4、筛网独特设计使筛网使用寿命更长，换网更方便、快捷，适合使用尼龙、特种龙、PP网等各种材质的筛网；
5、设备整体密封性好，无粉尘溢散；
6、维护方便，适合流水线生产中的自动化作业。

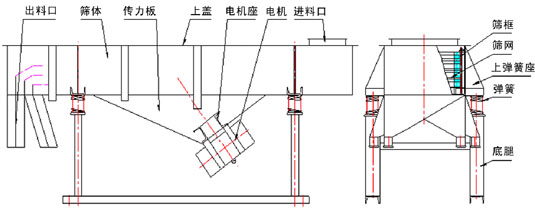

►1030方形振动筛的草图和参数

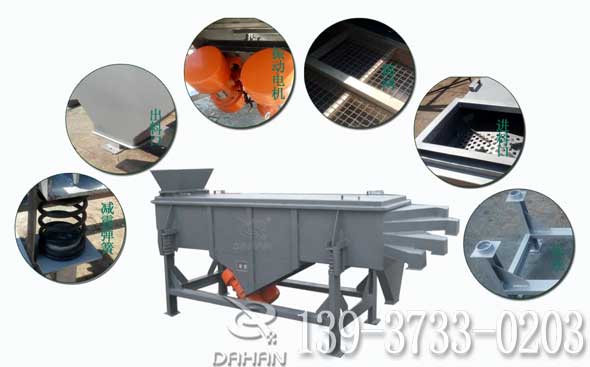

►化工直线振动筛的结构说明



本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

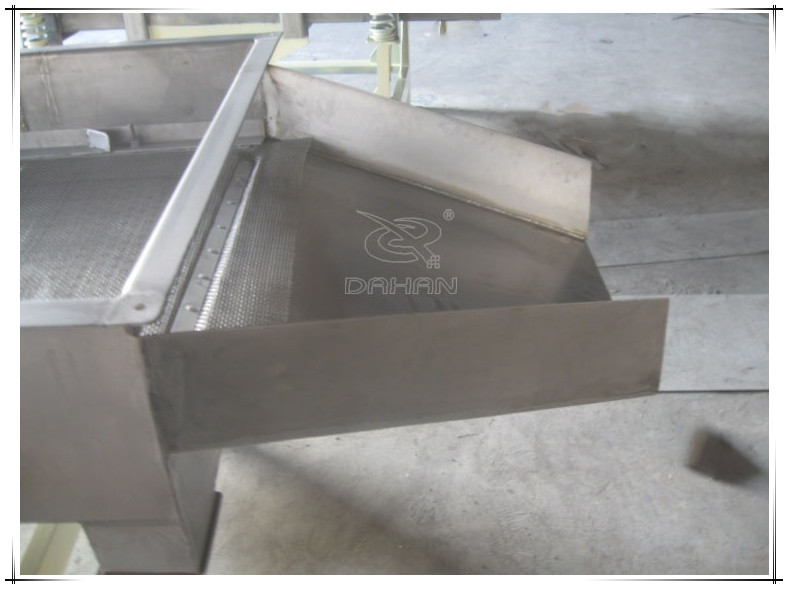

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

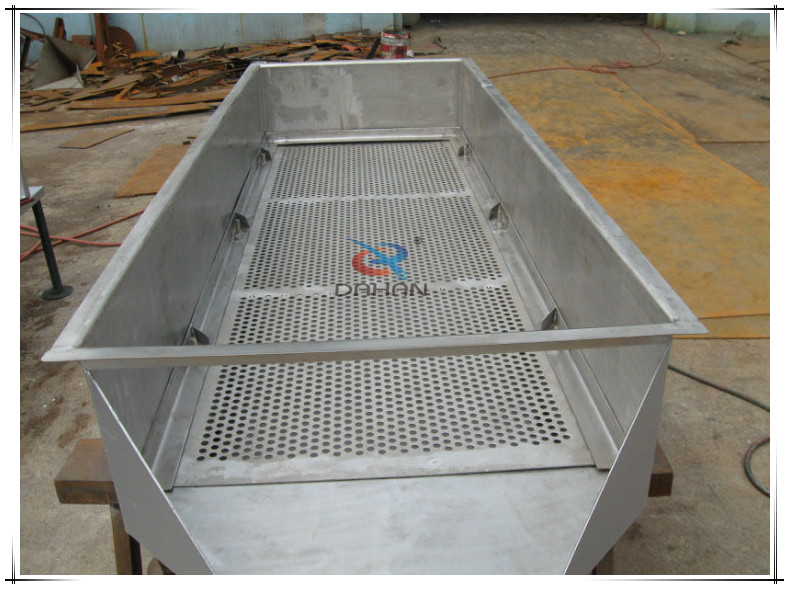

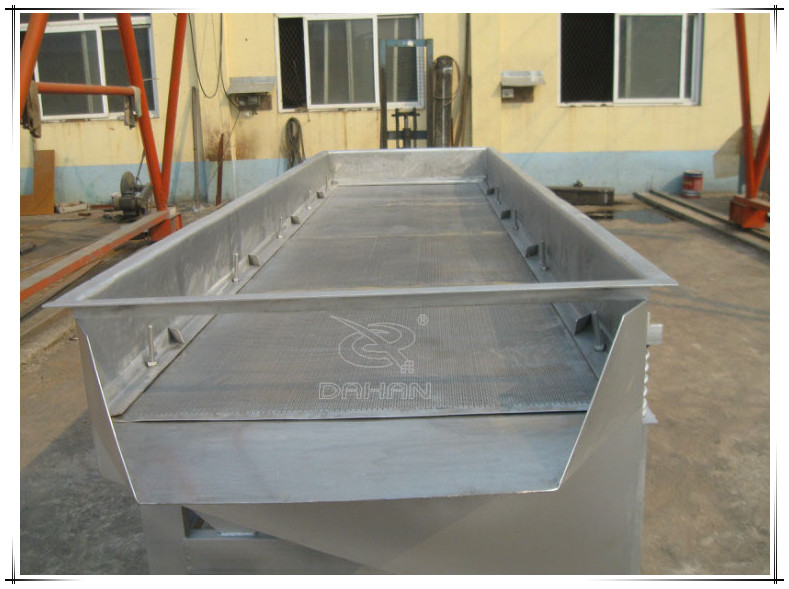

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
