520碳钢直线振动筛

简介:本品为500mm(宽)x2000mm(长)一层两个出料口的碳钢直线振动筛,整机采用Q235普碳钢材质。

电话:0373-2682 333

产品报价

520碳钢直线振动筛

►关于“碳钢直线振动筛”

      我厂生产的DZSF系列碳钢直线筛是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

      DZSF-520型直线振动筛,(宽)500mm×2000mm(长),体积小移动方便,价格便宜。520直线振动筛按材质分为304不锈钢材质和碳钢材质;按层数分为520单层直线振动筛,520两层直线振动筛,520三层直线振动筛,520四层直线振动筛,520五层直线振动筛。大汉直线振动筛厂家可为客户量身定做特殊要求的直线振动筛。

►520直线振动筛工作原理

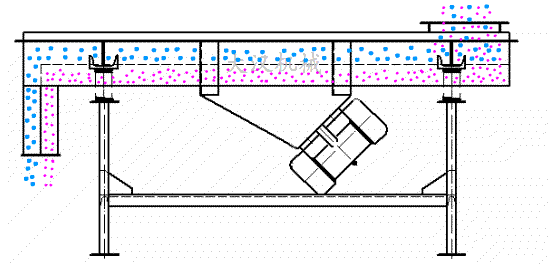

520直线振动晒工作原理



►520直线振动筛结构说明

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

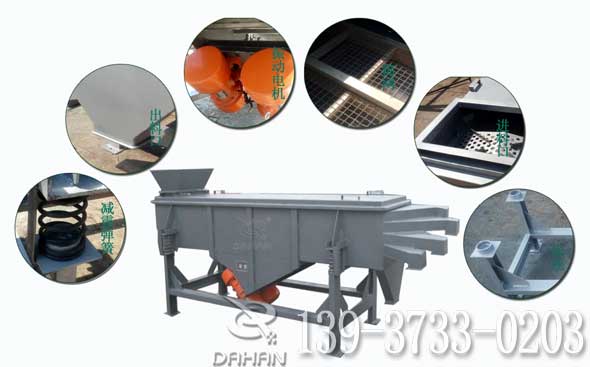

520直线振动晒结构图

►520直线筛的结构图和参数

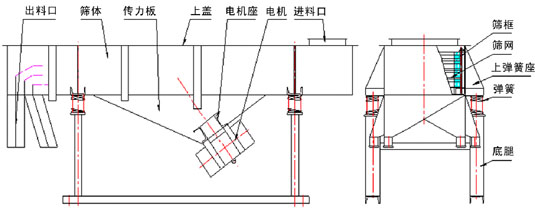

 520直线筛的结构草图

    型号   筛面尺寸(mm)  筛孔尺寸(目)  处理量(t/h)  振次  电机功率(KW)     外形尺寸(长*宽高)mm
 DZSF-520     500*2000      2-200    0.05-5  960       2*0.37        2140*808*848

►碳钢直线振动筛的特点

1、技术成熟,质量可靠,筛分精度高、处理量大;
2、适用范围广,可应用于各种物料;
3、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低;
4、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;
5、设备整体密封性好,无粉尘溢散;
6、维护方便,适合流水线生产中的自动化作业

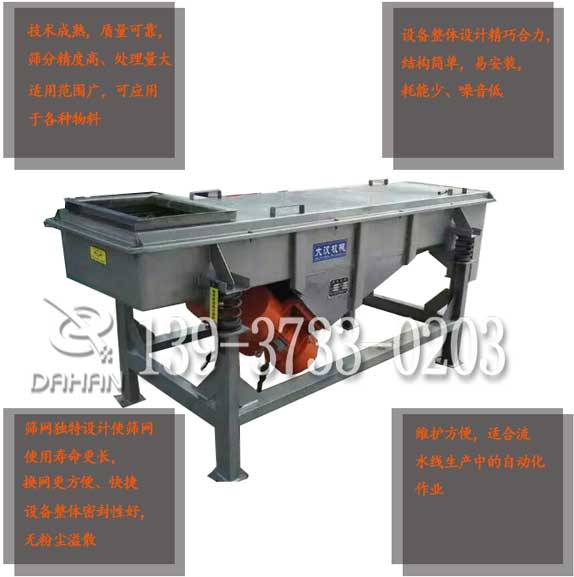

520直线振动筛特点



►520直线振动筛的安装与调试

该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
新筛机安装好以后,应按以下要求检查:
1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。
3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。
5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到最佳的筛分效果。
6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
