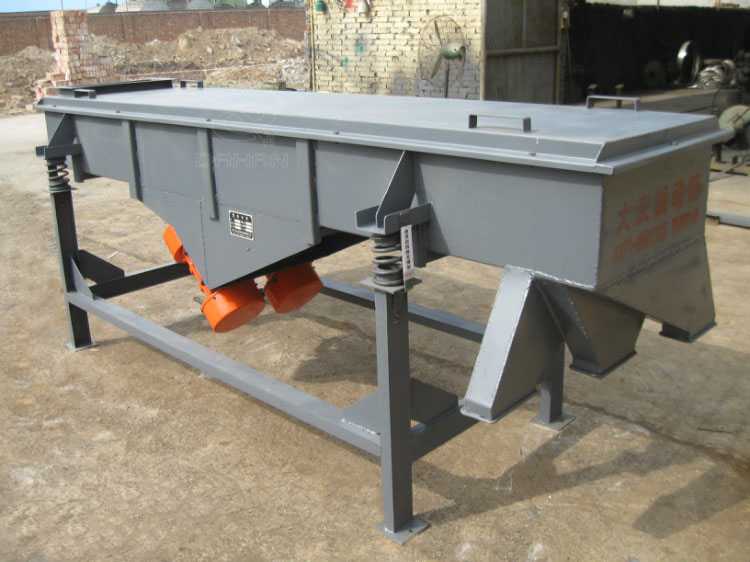

*530直线振动筛产品介绍

      该机型号为530型直线振动筛（宽）500mm×3000mm（长），体积小移动方便，价格便宜。
　　按层数分为530单层直线振动筛，530两层直线振动筛，530三层直线振动筛，530四层直线振动筛，530五层直线振动筛。大汉直线振动筛厂家可为客户量身定做特殊要求的直线振动筛。530型直线振动筛按材质分为304不锈钢材质和碳钢材质。

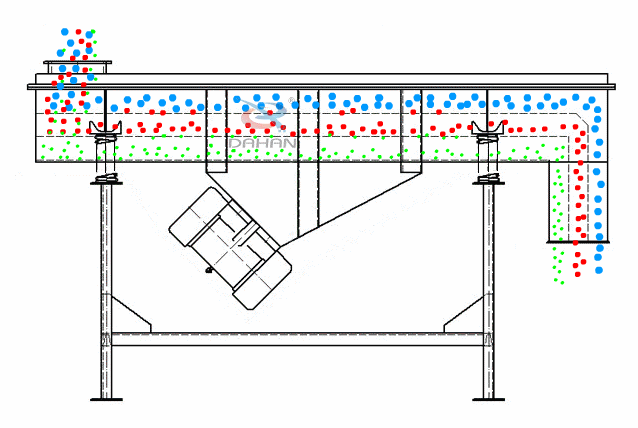

*530直线振动筛的原理

　　530直线振动筛物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒。



*长方形振动筛的特点

　　长方形振动筛筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。



*直线筛的应用行业

　　直线筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。



*530直线振动筛的型号示意图

　　D----------------------------------振动电机(振动源
　　Z----------------------------------直线(运转轨迹
　　SF---------------------------------筛分机
　　530--------------------------------筛面尺寸（500mm宽x3000mm长
　　2----------------------------------两层(两层筛网三个出料口
　　P----------------------------------钢板材质【P代表普碳钢】

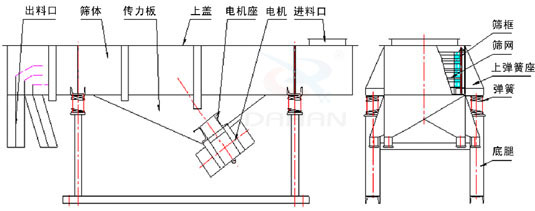

*直线筛的结构草图



*530直线振动筛的结构说明

　　本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
　　1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
　　2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
　　3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
　　4、振动电机(使用与维修方法详见振动电机使用说明书)。
　　5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
　　6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
　　7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

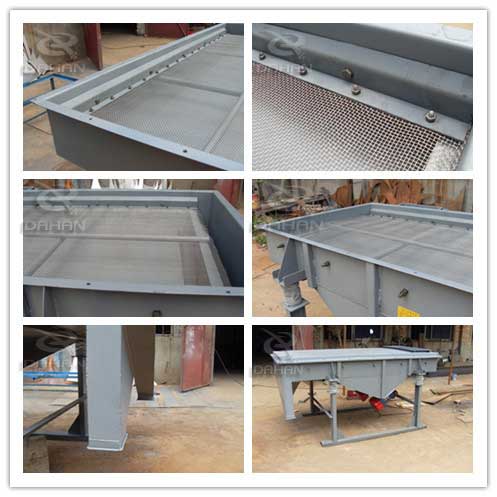

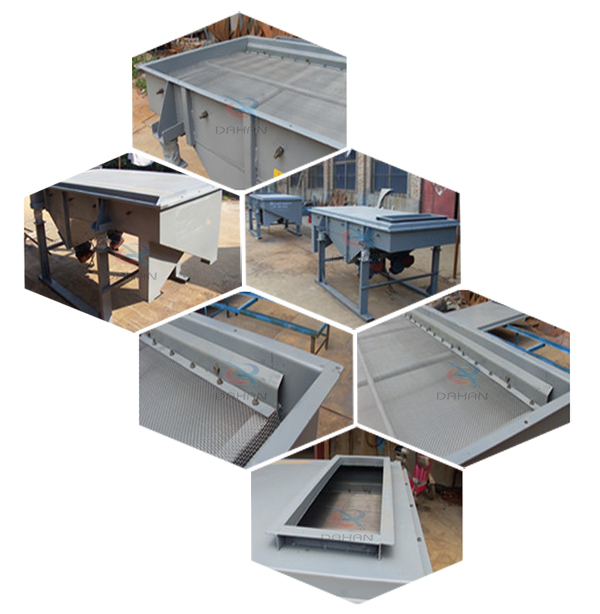

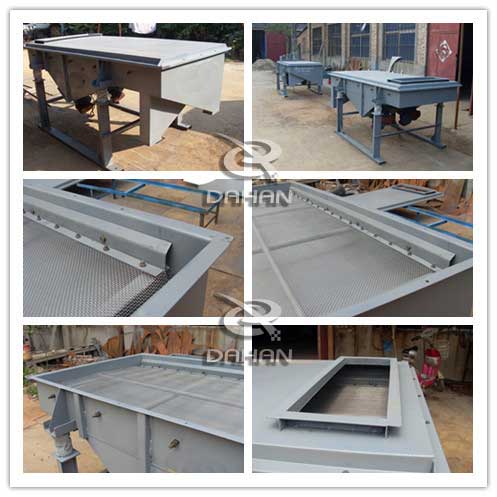

*530直线振动筛的细节图
