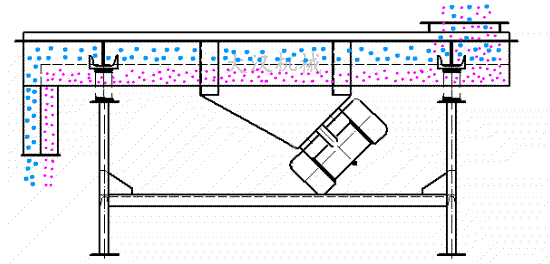

&515直线振动筛的工作原理

　　DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒。



　　&长方形振动筛的工作特点

　　该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。





　　&直线筛的主要适用行业

　　该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。



　　&515直线振动筛的型号说明

　　D----------------------------------振动电机(振动源
　　Z----------------------------------直线(运转轨迹
　　SF---------------------------------筛分机
　　1025-------------------------------筛面尺寸（1000mm宽x1500mm长
　　1-----------------------------------单层(一层筛网两个出料口
　　P----------------------------------（普碳钢）钢板材质

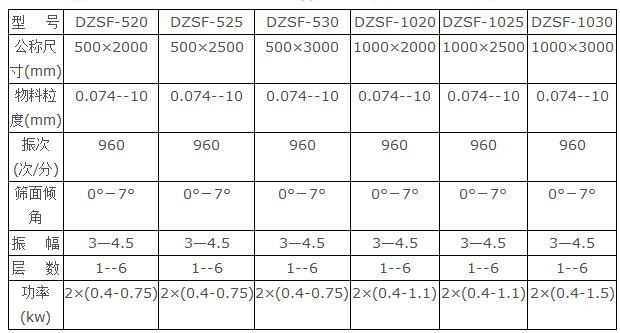

　   &直线筛的主要技术参数和结构图：



　　&长方形振动筛的结构说明：

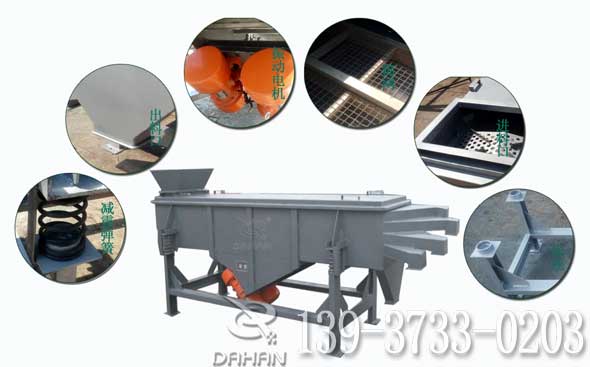

　　本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
　　1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
　　2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
　　3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
　　4、振动电机(使用与维修方法详见振动电机使用说明书)。
　　5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
　　6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
　　7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

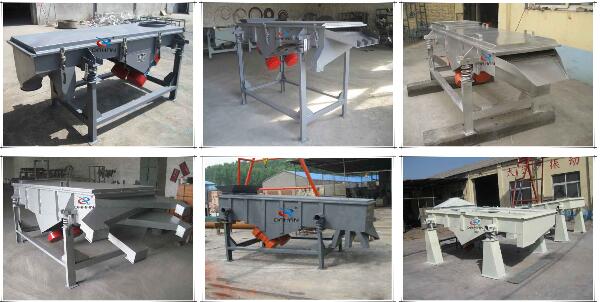

       &其他型号的直线振动筛：
